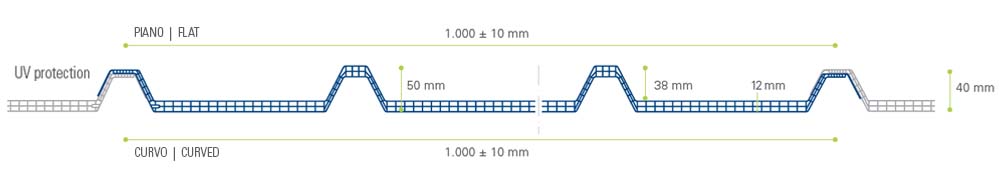

| Struttura | 3 pareti |
|---|---|
| Colori disponibili | Cristallo/Opale |
| Spessore | 8mm |
| Altezza greca | 40mm |
| Larghezza utile modulo | 995 ± 10mm |
| Lunghezza max consigliata | 5000 mm |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Protezione raggi U.V. | Coestrusione |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Isolamento termico | 3,0 W/m²K |
| Isolamento acustico | 16 dB |
| Isolamento termico | |
| Trasmissione della luce | |
| Resistenza ai raggi U.V. ed alla grandine | |
| Sovrapposizione longitudinale | |
| Termosaldatura pannelli | |
| Sovrapposizione trasversale |
I pannelli vengono forniti di serie termosaldati alle estremità per evitare l’imbrattamento all’interno degli alveoli. Per una corretta installazione, si consiglia di pre-forare i pannelli con asola avente diametro di almeno 3 mm superiore rispetto al diametro della vite in modo da compensare la dilatazione termica del materiale.

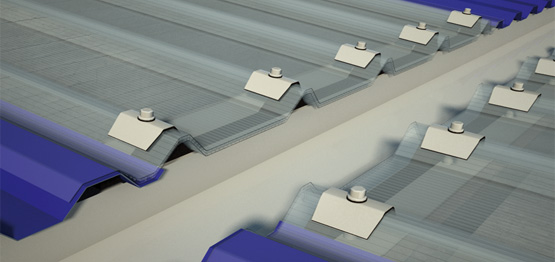

LUCERNARI COLMO GRONDA: I lucernari piani traslucidi sono ottenuti dall’installazione dell’arcoPlus®MiniGreca5 tramite la sovrapposizione laterale con i pannelli coibentati da copertura, utilizzando per il fissaggio gli appositi viti con cappellotto. Si raccomanda di mantenere una pendenza minima della falda del 5%. LUCERNARI INTRAFALDA IN COLMO: i lucernari intrafalda realizzati con l’arcoPlus®MiniGreca5 vengono posizionati a monte della falda, ancorandosi al colmo della copertura, e prevedono l’abbinamento con i pannelli coibentati Isolpack®Delta5 e Alubel®Dach. Si raccomanda di mantenere una pendenza minima della falda del 5%.
 |

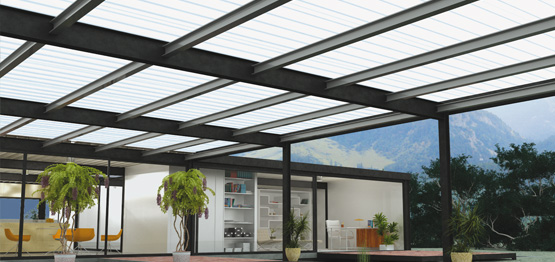

| copertura continua traslucida per proteggere terrazze e verande |
 |
| dettaglio del terminale di gronda dei lucernari con inserimento di parapassero in PE |
 |
| possibilità di scegliere tra 2 altezze differenti delle alette di sormonto laterale |
 |
| dettaglio sull'ancoraggio a piede di copertura con applicazione curva.jpg |
Realizzazione di copertura continua mediante sovrapposizione laterale continua dei pannelli. Pendenza minima consigliata 7%.
Vite con rondella Vipla 6,3x80 mm
Parapassero colmo-gronda in PE-LD
Parapassero colmo-gronda in PE-LD (Kit 21-28)
Parapassero colmo-gronda in PE-LD (Kit 0-40)
Cappellotto in Al con guarnizione
