Sistemi Apribili

I sistemi apribili arcoPlus® sono stati opportunamente sviluppati per consentire l’inserimento di finestre apribili nei tamponamenti verticali, utilizzando sistemi sia manuali sia a motore, in modo da garantire la naturale ventilazione degli immobili. Tali serramenti apribili sono costituiti da telai in alluminio, dimensionati secondo le esigenze applicative, che vengono alloggiati nello stesso profilo di base adottato per i pannelli fissi, e realizzati con la stessa tipologia di pannelli di policarbonato ad incastro arcoPlus® utilizzati nella parte fissa del tamponamento.

20-60mm

Applicazioni di Modulari a Incastro Sistemi Apribili

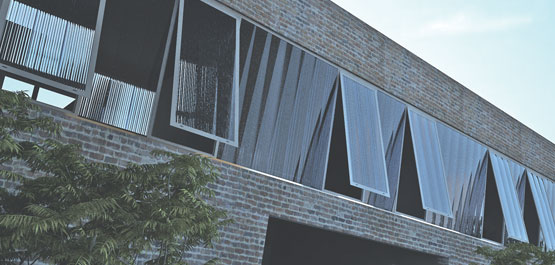

Finestrature & Shed

Punti di forza

	Facilità ed economia di posa
	Isolamento termico
	Trasmissione della luce
	Elevata resistenza al carico
	Resistenza ai raggi U.V. ed alla grandine

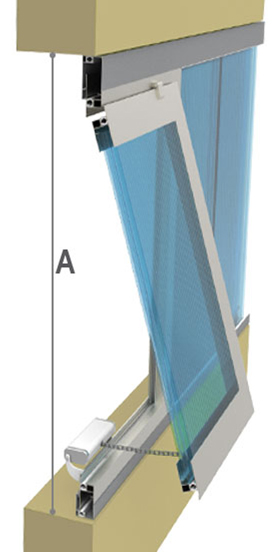

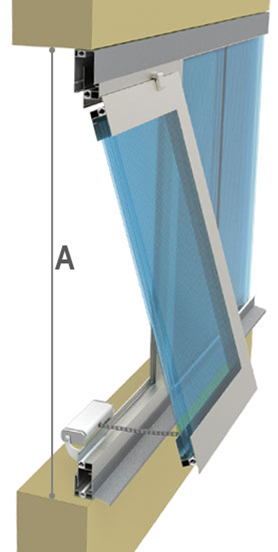

INSTALLAZIONE A BOTTE DEL SERRAMENTO

SENZA GOCCIOLATOIO

altezza telaio per pannello 20mm = Contattare Ufficio Tecnico
altezza telaio per pannello 40mm = A-45 mm
altezza telaio (TT) per pannello 40mm = A-70 mm

CON GOCCIOLATOIO

altezza telaio per pannello 20mm = Contattare Ufficio Tecnico
altezza telaio per pannello 40mm = A-50 mm
altezza telaio (TT) per pannello 40mm = A-80 mm

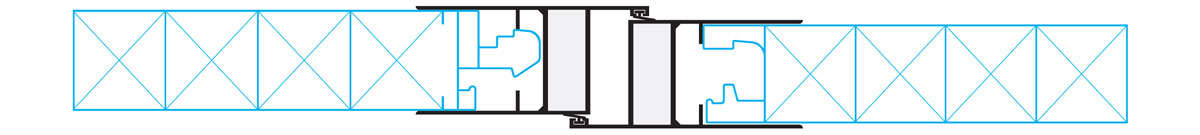

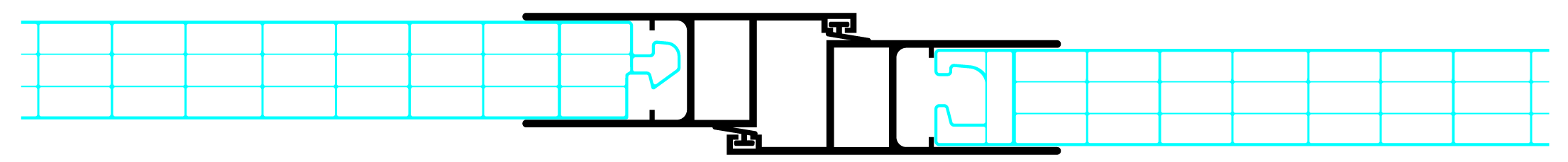

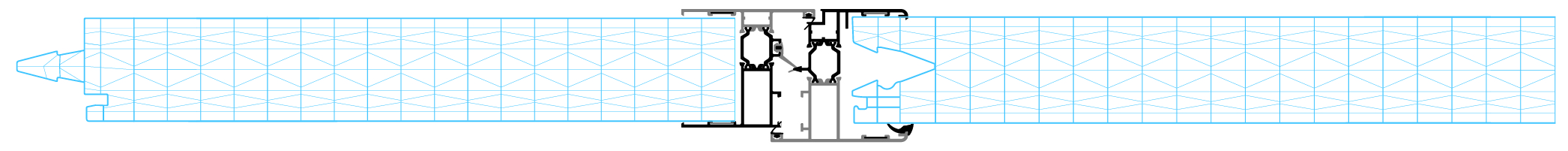

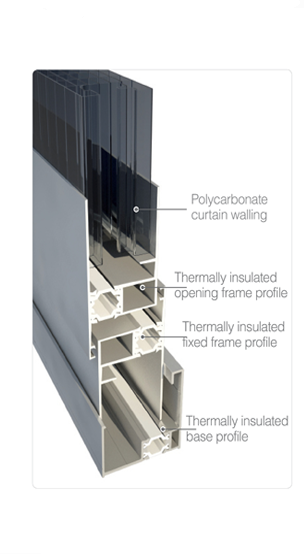

Dettaglio dei profili a taglio termico

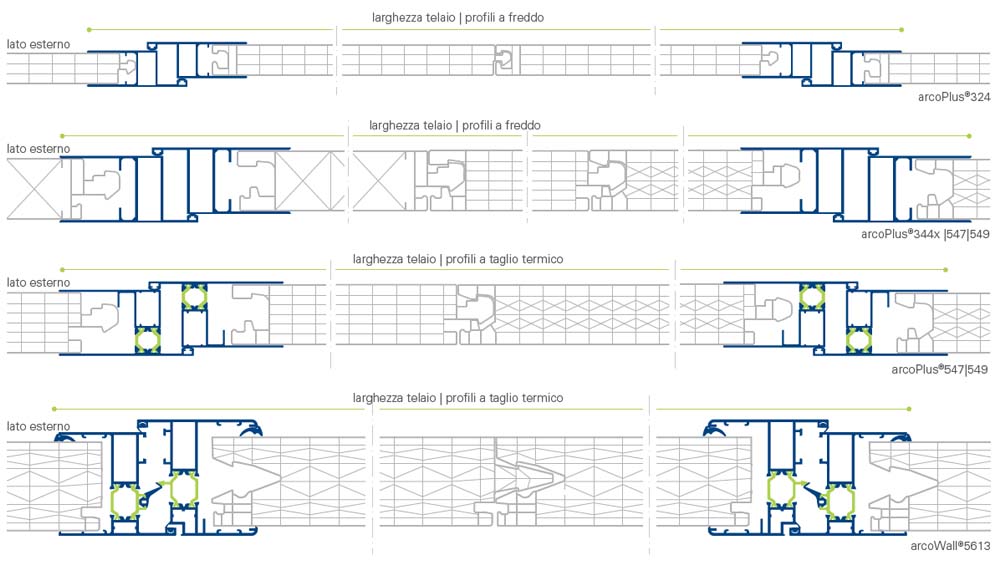

ALTEZZA TELAIO	LARGHEZZA TELAIO

	sp.40mm
	2 doghe	3 doghe	4 doghe
	1.250 mm	1.750 mm	2.250 mm
fino a 1.000mm	*	*	*
1.250mm	*	*	*
1.500mm	*	*	*
1.750mm	*	*	-
2.000mm	*	*	-
2.250mm	*	*	-
2.500mm	*	-	-

ALTEZZA TELAIO	LARGHEZZA TELAIO

	sp.40mm
	3 doghe	4 doghe	5 doghe	6 doghe
	1.250 mm	1.580 mm	1.915 mm	2.250 mm
fino a 1.000mm	*	*	*	*
1.250mm	*	*	*	*
1.500mm	*	*	*	*
1.750mm	*	*	-	-
2.000mm	*	*	-	-
2.250mm	*	*	-	-
2.500mm	*	-	-	-

	sp.40mm

ALTEZZA TELAIO	LARGHEZZA TELAIO
	3 doghe	4 doghe	5 doghe	6 doghe
	1.250 mm	1.580 mm	1.915 mm	2.250 mm
fino a 1.000mm	*	*	*	*
1.250mm	*	*	*	*
1.500mm	*	*	*	*
1.750mm	*	*	-	-
2.000mm	*	*	-	-
2.250mm	*	*	-	-
2.500mm	*	-	-	-

	sp.20mm

ALTEZZA TELAIO	LARGHEZZA TELAIO
	3 doghe	4 doghe	5 doghe	6 doghe
	1.180 mm	1.513 mm	1.846 mm	2.180 mm
fino a 1.000mm	*	*	*	*
1.250mm	*	*	*	*
1.500mm	*	*	*	*
1.750mm	*	*	-	-

	sp.20mm

ALTEZZA TELAIO	LARGHEZZA TELAIO
	1 doga	2 doghe	3 doghe
	846 mm	1.513 mm	2.180 mm
fino a 1.000mm	N.D.	N.D.	N.D.
1.250mm	N.D.	N.D.	N.D.
1.500mm	N.D.	N.D.	N.D.
1.750mm	N.D.	N.D.	N.D.

	sp.60mm

ALTEZZA TELAIO	LARGHEZZA TELAIO
	2 doghe	3 doghe	4 doghe	5 doghe
	1.205 mm	1.705 mm	2.205 mm	2.705 mm
fino a 1.000mm	*	*	*	*
1.250mm	*	*	*	*
1.500mm	*	*	*	*
1.750mm	*	*	*	-
2.000mm	*	*	*	-
2.250mm	*	*	-	-
2.500mm	*	*	-	-

Dettagli montaggio

viene prevista la chiusura degli alveoli dei pannelli di policarbonato con appositi nastri adesivi di alluminio microforati, che consentono la ventilazione interna degli alveoli dei pannelli ed evitano l’imbrattamento interno. I telai di sp.20mm sono forniti completi di cerniere a compasso fino ad una larghezza di 4 doghe, per larghezze superiori, sono previste delle cerniere esterne. I sistemi apribili sp.40mm sono forniti di serie, con cerniere esterne.
