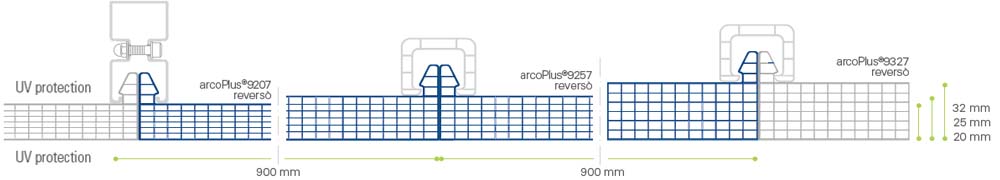

arcoPlus®9207-9257-9327 reversò sono una serie di sistemi modulari composti da pannelli di policarbonato alveolare coestruso a 7 pareti, con spessori di 20-25 o 32mm, con passo di 900mm, ancorati alle strutture esistenti mediante apposite staffe d’ancoraggio. Per applicazioni in coperture curve è necessario rispettare i raggi minimi di curvatura specifici per ciascun spessore. ArcoPlus9207 sp.20mm Rmin=4.000mm, arcoPlus9257 sp.25mm Rmin= 5.000mm, arcoPlus9327 sp.32mm Rmin= 6.500mm Rispettando una pendenza min. del 5% per coperture piane
| Lunghezza pannello | Senza limiti |
|---|---|
| Colori disponibili | Standard + Caleido + RTG |
| Struttura | 7 pareti |
| Larghezza utile modulo | 900mm |
| Spessore | 20-25-32 mm |
| Trasmittanza termica U (20mm) | 1,7 W/m2K |
| Trasmittanza termica U (25mm) | 1,4 W/m2K |
| Trasmittanza termica U (32mm) | 1,3 W/m2K |
| Isolamento acustico Rw ( ISO 717-1) | 21 dB (32mm) |
| Isolamento acustico Rw ( ISO 717-1) | 20 dB (20-25mm) |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Protezione raggi U.V. | Coestrusione su 2 lati |
| Pendenza MIN | 5% |
| Raggio curvatura MIN arcoPlus9207 | sp.20mm Rmin=4.000mm |
| Raggio curvatura MIN arcoPlus9257 | sp.25mm Rmin=5.000mm |
| Raggio curvatura MIN arcoPlus9327 | sp.32mm Rmin=6.500mm |
| Trasmissione Luminosa (τv) (9207) | Cristallo 55% |
| Trasmissione Luminosa (τv) (9257) | Cristallo 54% |
| Trasmissione Luminosa (τv) (9327) | Cristallo 53% |
| Facilità ed economia di posa | |
| Isolamento termico | |
| Trasmissione della luce | |
| Resistenza ai raggi U.V. ed alla grandine | |
| Curvabilità R.min = 4 |
La resistenza del carico del sistema dipende dalla tipologia di profilo di giunzione utilizzato per unire i pannelli e dalla condizione applicativa
Realizzazione di coperture piane o curve mediante pannelli modulari di policarbonato alveolare, che ancorati alle strutture di sostegno mediante apposite staffe di alluminio, garantiscono la tenuta al carico. A seconda dei valori di portata richiesti, o dell’interasse degli arcarecci delle strutture sottostanti, si possono prevedere a scelta o un coprigiunto di policarbonato, o altrimenti l’utilizzo di un connettore in alluminio, che garantisce una maggior resistenza meccanica. L’installazione dei profili in alluminio cod.4310|4499 non consente la realizzazione di applicazioni curve. Per installazioni curve autocentinanti è necessario utilizzare il profilo di giunzione cod.2146 in policarbonato. Per tale applicazione fare riferimento ai dati di portata indicati nel grafico multi-appoggio piano per valutarne le prestazioni.
eclisse in alluminio 4319-200 per unire i profili connettore 4310 nelle applicazioni di grande lunghezza
posizionamento del connettore 4310 con relativi accessori complementari per l'unione dei pannelli
Profilo terminale rompipasso in PC (sp.32 mm)
Profilo terminale rompipasso in PC (sp.20 mm)
Profilo partenza in PC (sp.32 mm)
Profilo partenza in PC (sp.20 mm)
Supplemento nastratura alveoli arcoPlus serie 900 | 900Reversò
Accessori connettore
Tappo di chiusura coprigiunto
Tampone in PE-LD per connettore (+4310)
Coprigiunto Reversò in policarbonato
Guarnizione in PE-LD monoadesiva 4x15 mm per 20/32mm
Otturatore in Al/Reversò (sp.20/25/32 mm)
Tampone in PE-LD (dim.40x35x875 mm)
Profilo partenza in PC (sp.25 mm)
Profilo terminale rompipasso in PC (sp.25 mm)
Eclisse per connettore in Al per 4310
Connettore Reversò in Alluminio
Connettore rinforzato Reversò in Alluminio (twister)
Tampone PE-LD per connettore per 4499
Piastrina in Al attacco piano (sp.8-25-32 mm)
Tappo di chiusura a ‘L’ per 4310/4499 in ALU
