Il FastFit Module è un sistema di facciata altamente performante composta da moduli preassemblati in policarbonato progettato per offrire al tempo stesso la massima performance in termini di isolamento acustico (40dB), rapidità e facilità di installazione e ottima efficienza energetica grazie alla trasparenza ed all’isolamento termico di questo sistema. Tramite ad un innovativo sistema di fissaggio a incastro maschio/femmina con profili in alluminio, questo sistema consente un montaggio rapido senza viti o altri elementi di fissaggio a vista.
Realizzato con 4 pannelli in policarbonato, 2 esterni in alveolare spessore 20mm + 2 interni in compatto da 8mm il FastFit garantisce isolamento acustico e termico, resistenza agli agenti atmosferici e massima durabilità, risultando ideale per edifici commerciali, industriali e sportivi.
| Pannello arcoPlus® | 626 |
|---|---|
| Spessore (mm) pannello | 20 |
| Struttura (pareti) | 6 |
| Spessore (mm) pannello compatto | 8 |
| Spessore (mm) sistema | 140 |
| Trasmittanza termica | 0.5 |
| Isolamento acustico | 40 |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Protezione raggi U.V. | Coestrusione |
| Facilità ed economia di posa | |
| Isolamento termico | |
| Trasmissione della luce | |
| Elevata resistenza al carico | |
| Resistenza ai raggi U.V. ed alla grandine | |
| Estetica di design |
La resistenza del carico del sistema dipende dalla tipologia di profilo di giunzione utilizzato per unire i pannelli e dalla condizione applicativa
Il sistema di connessione laterale ad incastro tra i moduli consente un’estensione illimitata in larghezza, garantendo massima flessibilità progettuale. In relazione alle dimensioni del vano luce della facciata, sono stati sviluppati moduli di inizio e fine corsa specifici, in grado di ottenere larghezze personalizzate inferiori a 600 mm, assicurando il perfetto allineamento e la continuità estetico-funzionale dell’intero sistema modulare FastFit.

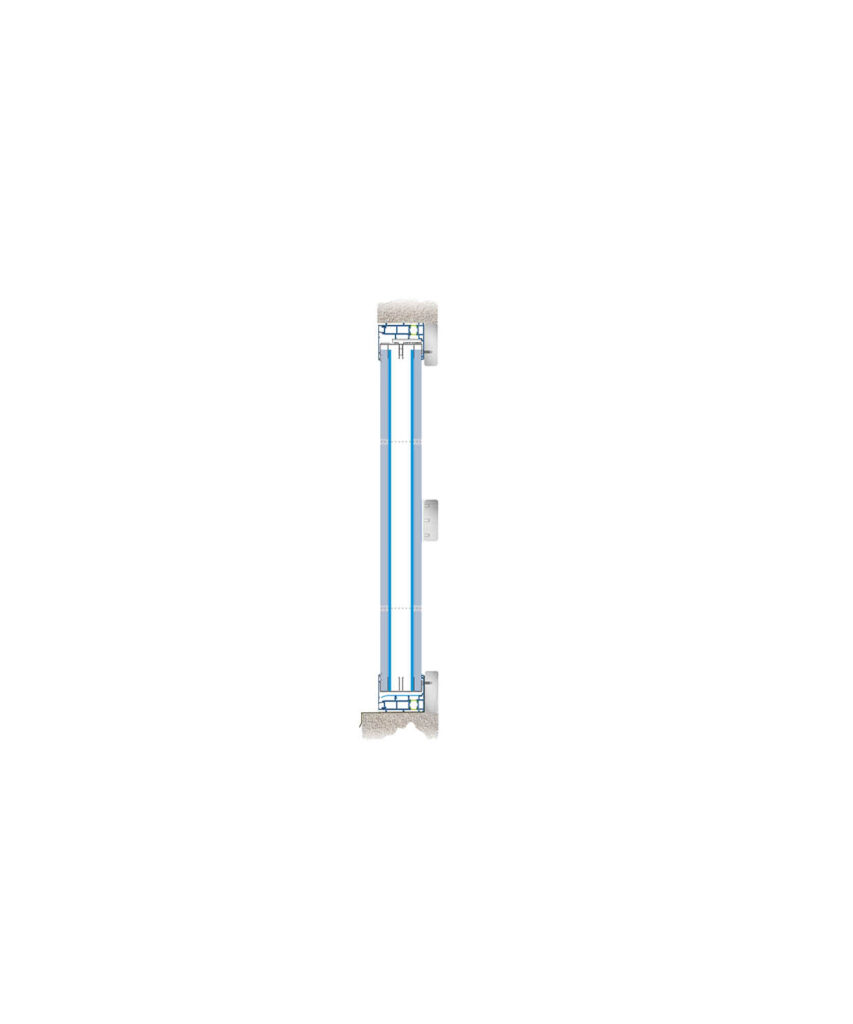

SCHEMA DI MONTAGGIO del sistema parete multi-layer FastFit

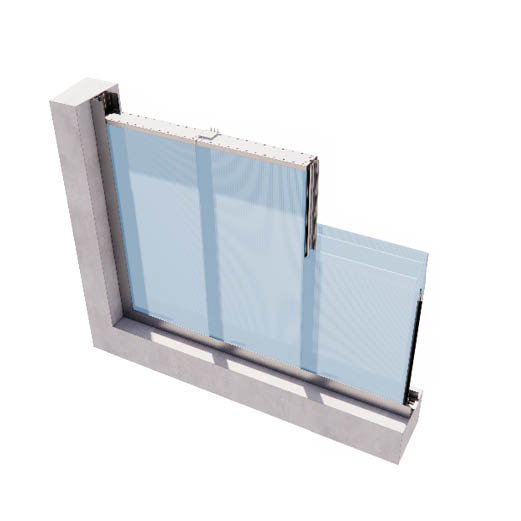

I moduli preassemblati sono incorniciati all’interno di profili in alluminio a taglio termico

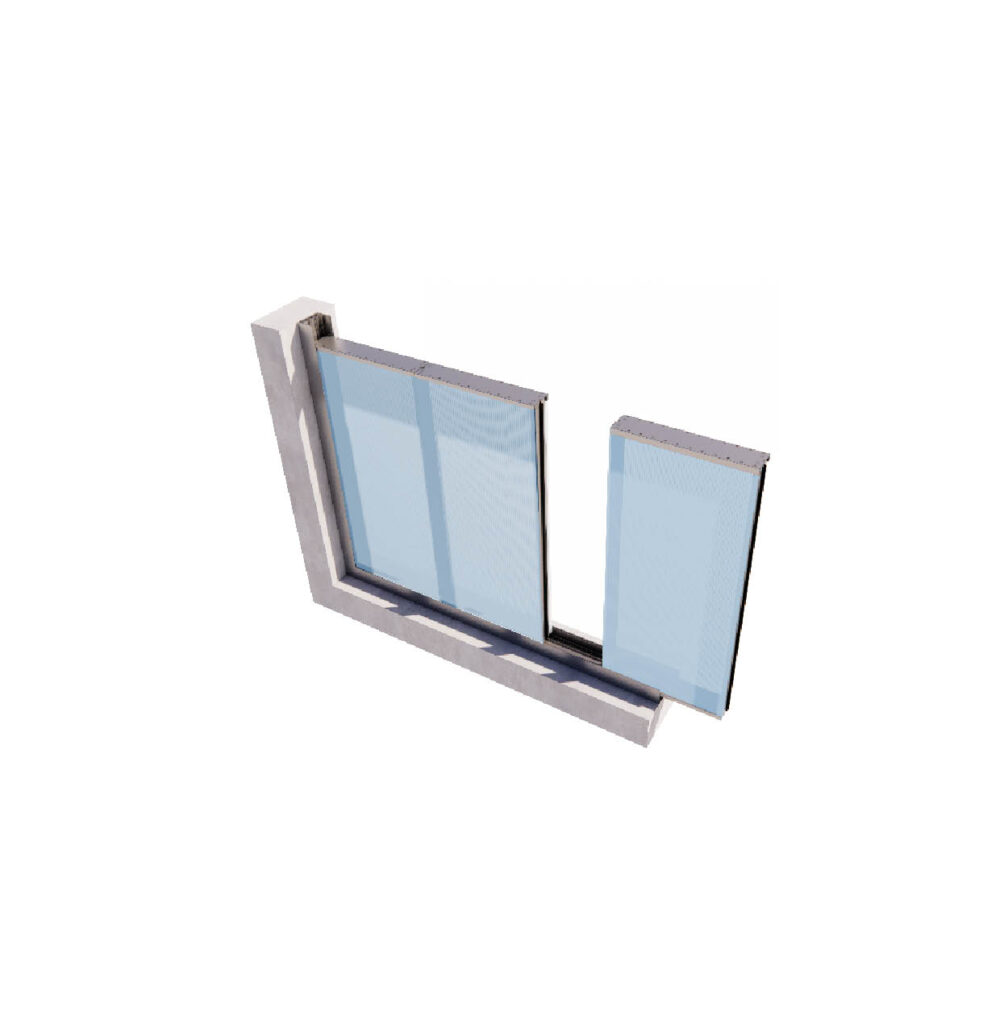

dettaglio di montaggio del modulo con sistema ad incastro maschio/femmina

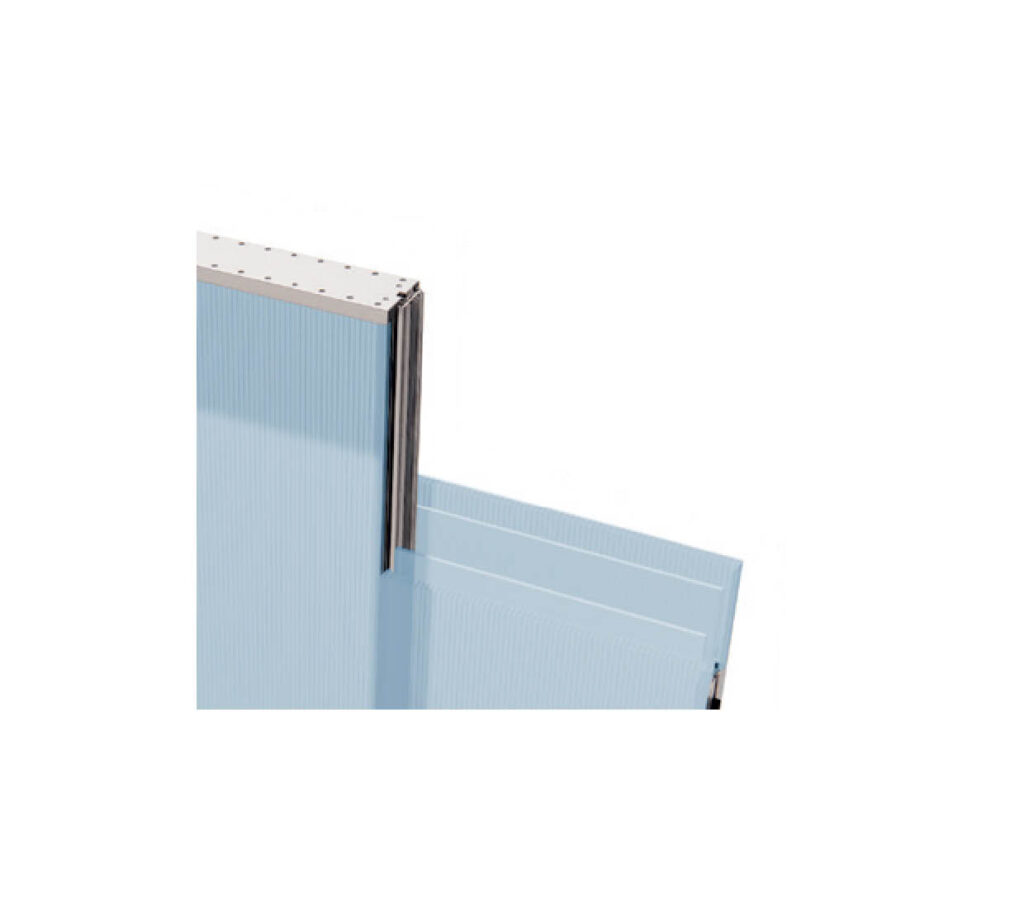

dettaglio sulla conformazione del modulo
Guarnizione Slip-coat
Gocciolatoio interno in PE
Profilo perimetrale in Al con TT per sp.32+32 mm (+bavetta)
Bavetta (DB) in Al base laterale superiore retta
