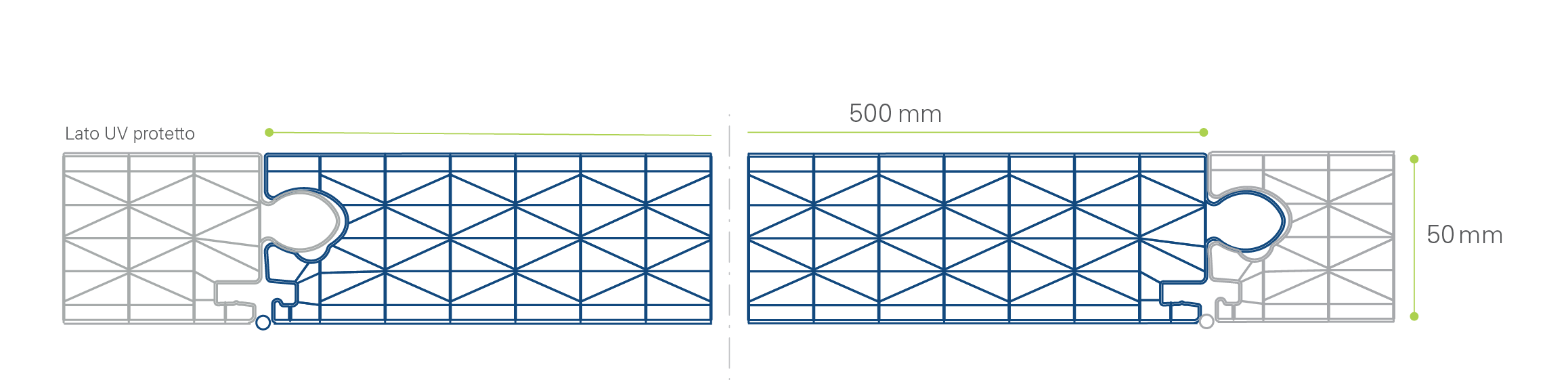

arcoPlus®5511 è un sistema composto da pannelli modulari in policarbonato dello spessore di 50 mm, dotati di un sistema di giunzione a incastro maschio-femmina. La struttura interna è formata da 11 pareti disposte con un’inclinazione a croce, garantendo elevate prestazioni meccaniche e termiche. Accessori e profili perimetrali con taglio termico assicurano elevate prestazioni tecniche ed estetiche. Soluzione che consente di avere 100 daN/mq con interasse 2500 mm.
| Lunghezza pannello | Senza limiti |
|---|---|
| Larghezza utile modulo | 500mm |
| Isolamento acustico Rw ( ISO 717-1) | 21dB |
| Trasmittanza termica U | 0,94 |
| Spessore | 50mm |
| Struttura | 11 pareti |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Protezione raggi U.V. | Coestrusione |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Raggio curvatura MIN | non curvabile |
| Temperatura d'impiego | -40 ÷ 120 oC |
| Facilità ed economia di posa | |
| Isolamento termico | |
| Resistenza ai raggiU.V ed alla grandine | |
| Trasmissione della luce |
 |
 |
 |

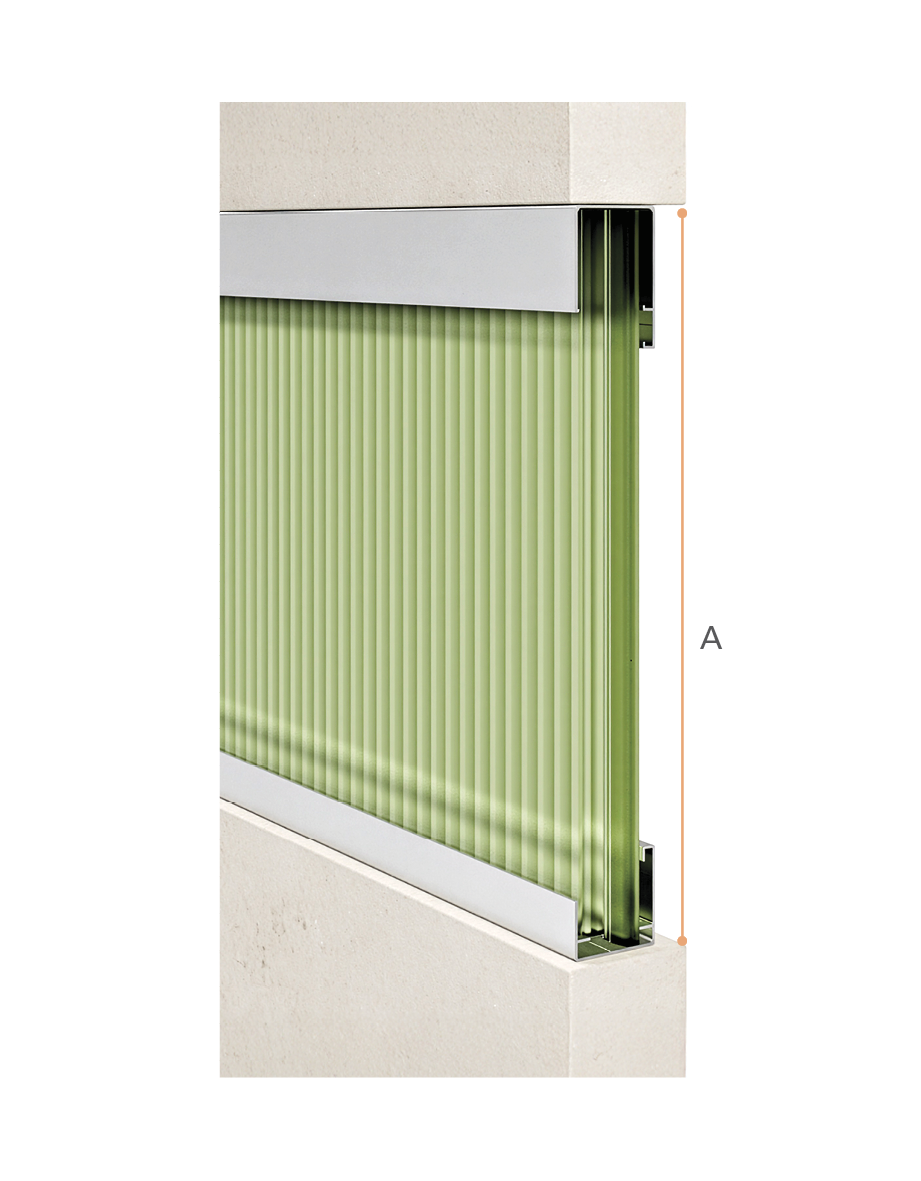

ESTERNO EDIFICIOLP = A + 95 mm |

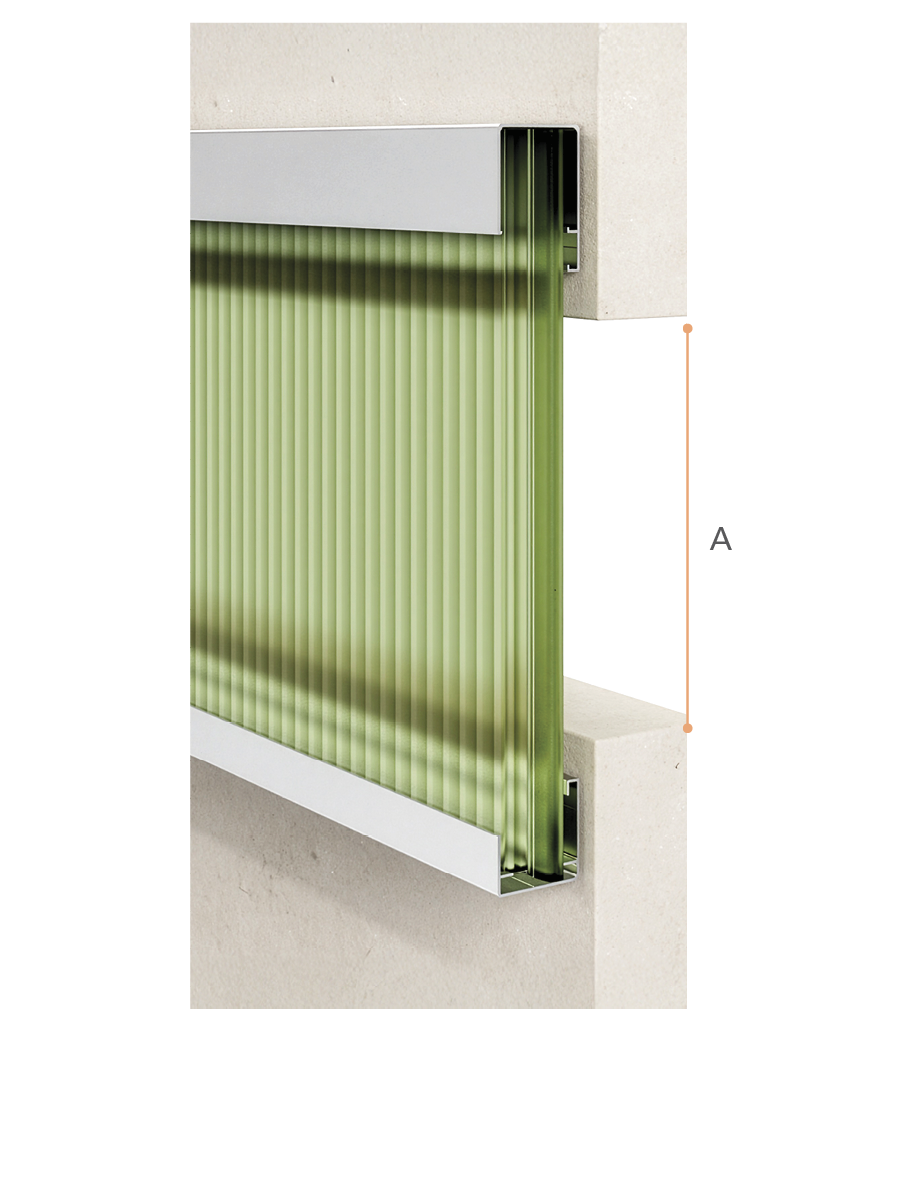

SENZA GOCCIOLATOIOLP = A - 60 mm |

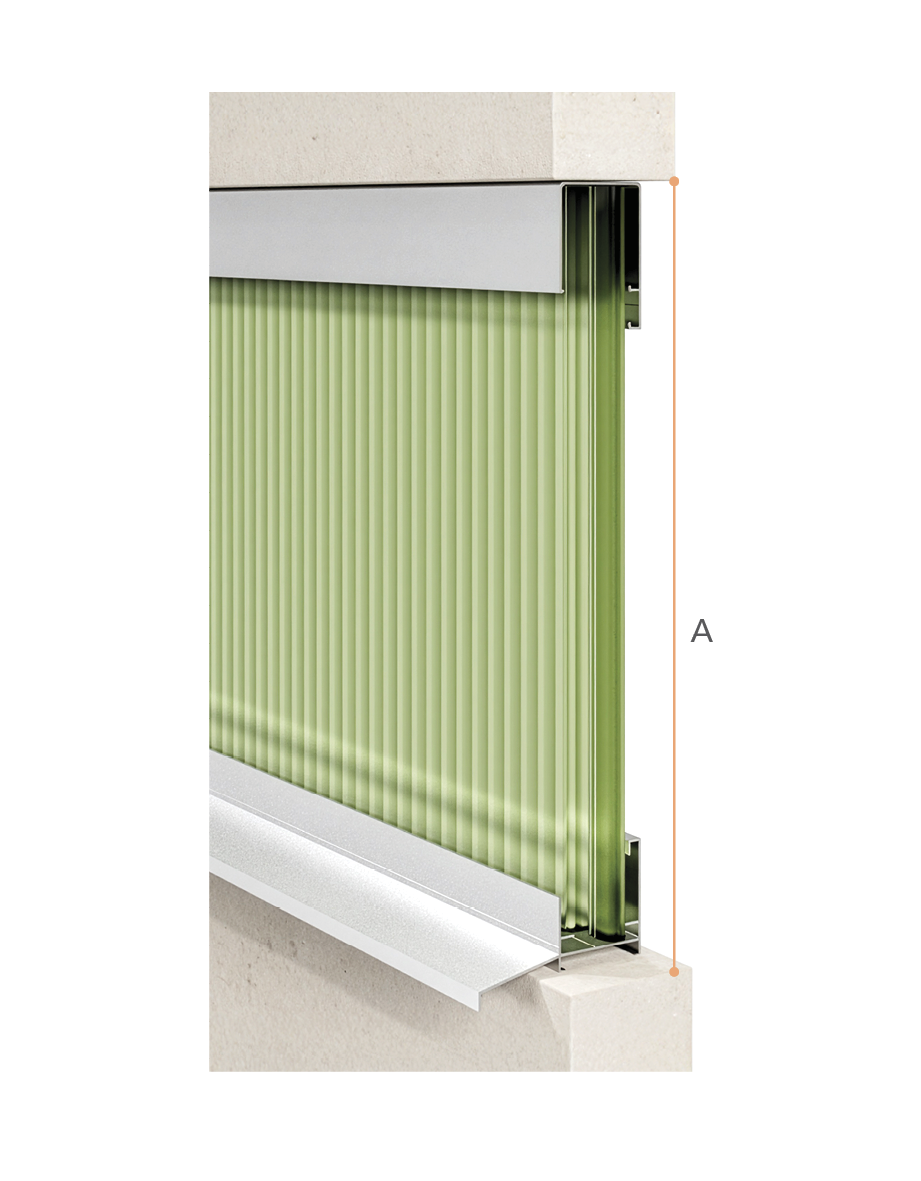

CON GOCCIOLATOIOLP = A - 70 mm |
I valori di portata del sistema differiscono in base alla tipologia di applicazione. Clicca sulle seguenti icone per vedere i valori di interasse necessari in funzione del carico ammissibile.
I pannelli ArcoPlus®, oltre a disporre di una gamma di accessori che permettono l’installazione di tamponamenti verticali fissi, possono essere impiegati per realizzare finestrature apribili da inserire nelle applicazioni a nastro o all’interno dei tamponamenti stessi. Nell’apposita sezione del sito sono disponibili le informazioni in merito.
Sistemi apribili
Guarnizione Slip-coat
Supplemento nastratura alveoli 60mm
Bavette in Al (h.30,60,75,100 mm)
Guarnizione Slip-coat a sormonto
Guarnizione in PE-LD monoadesiva 4x15 mm per 20/32mm

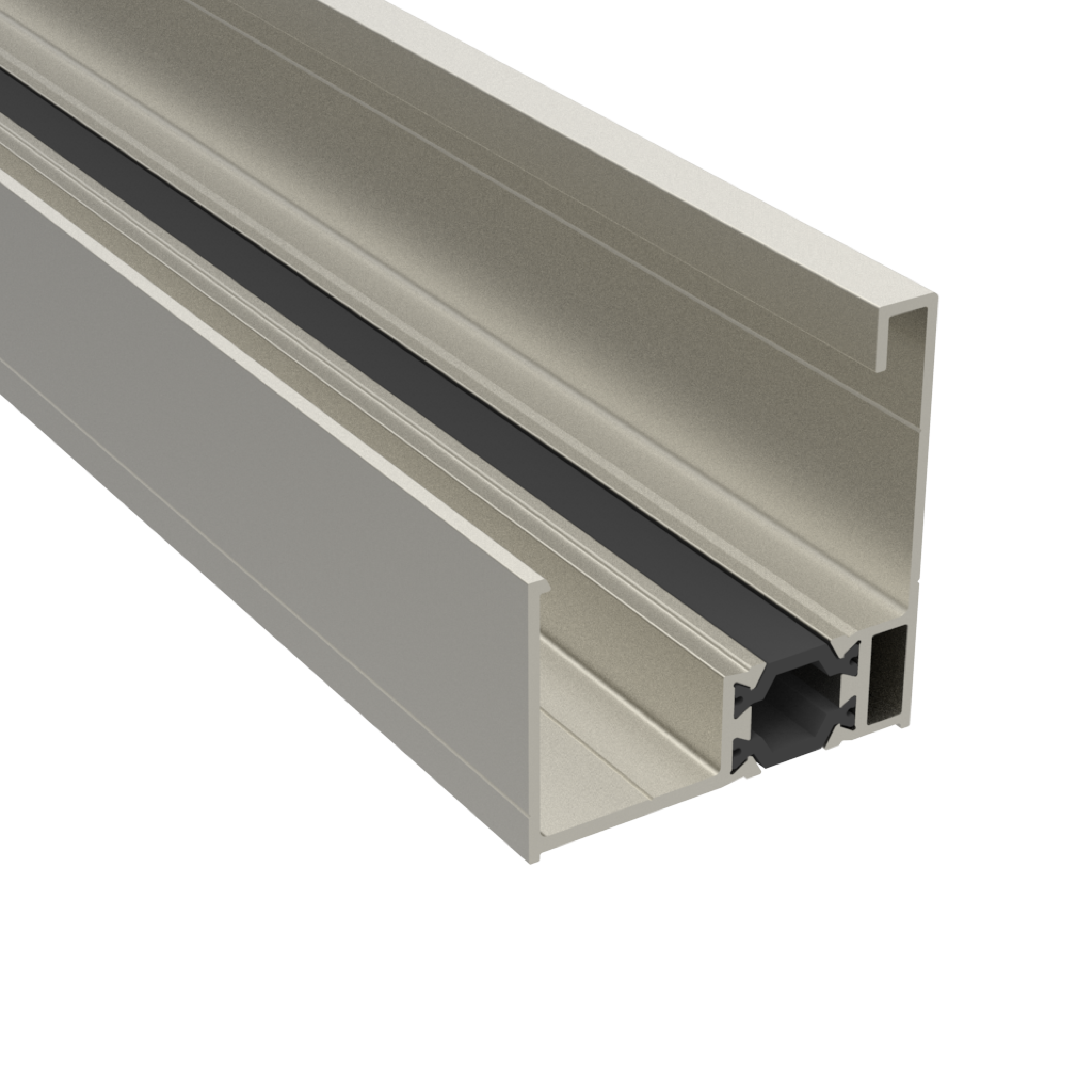

base in alluminio a taglio termico

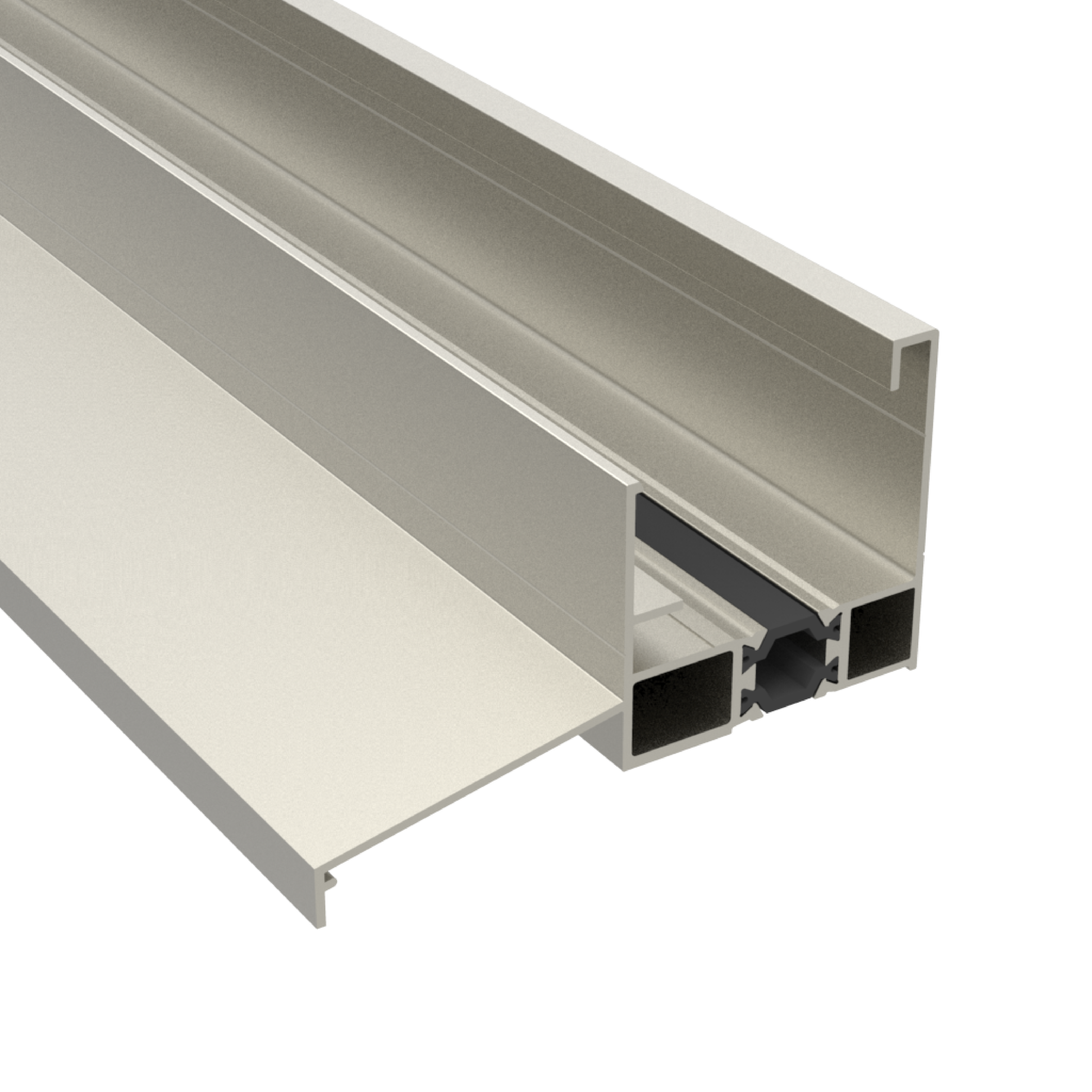

base in alluminio con gocciolatoio a taglio termico

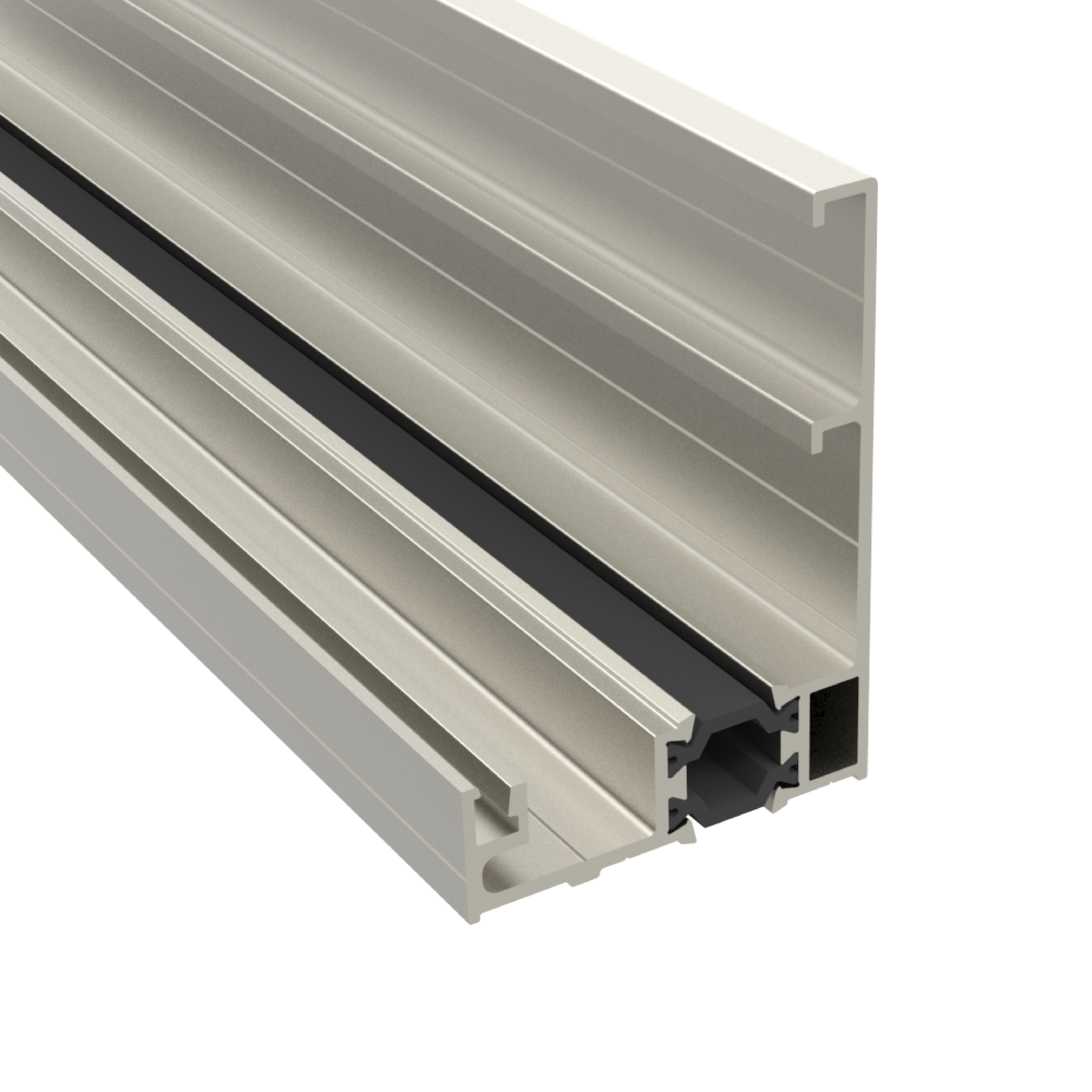

perimetrale basso in alluminio a taglio termico

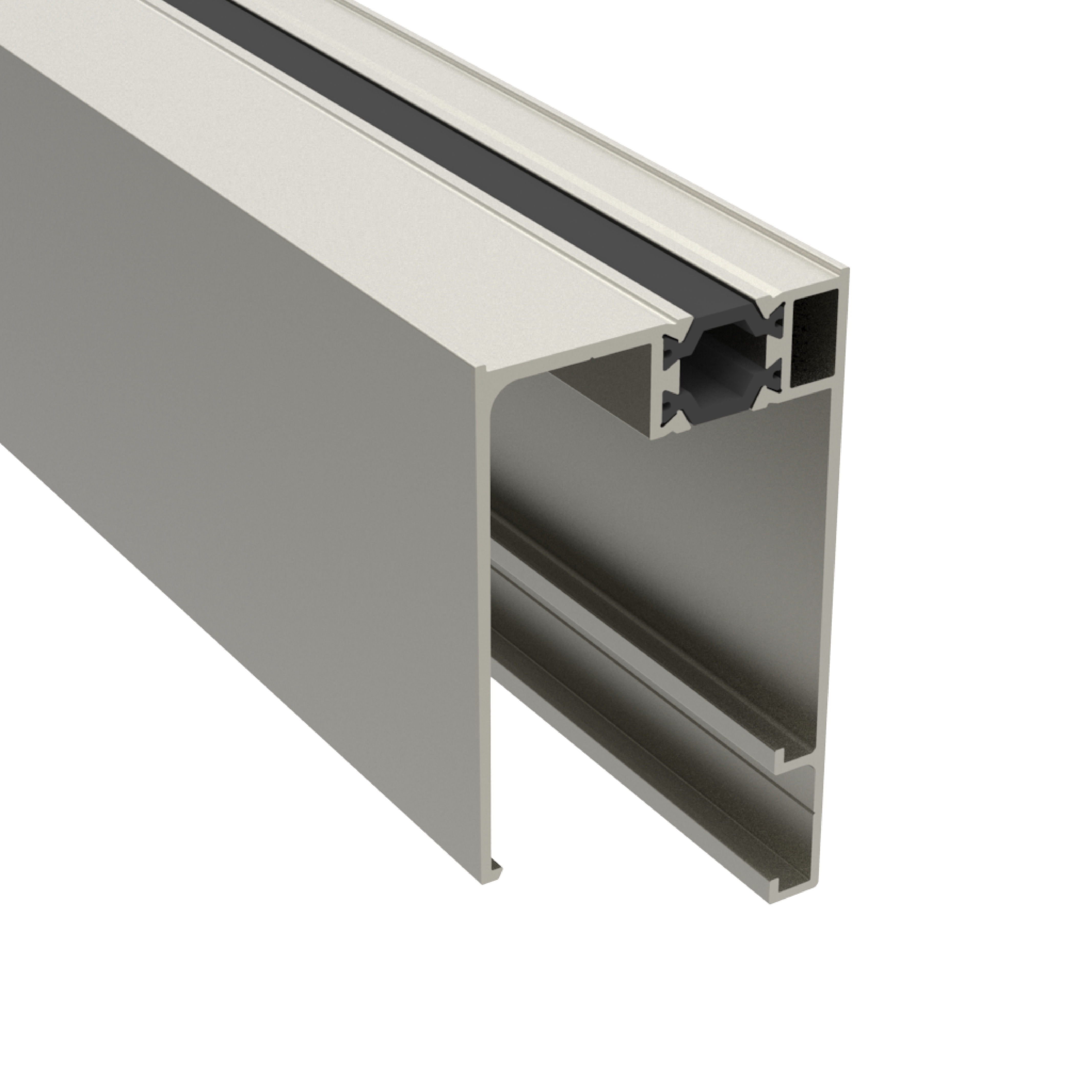

profilo superiore e laterale in alluminio a taglio termico

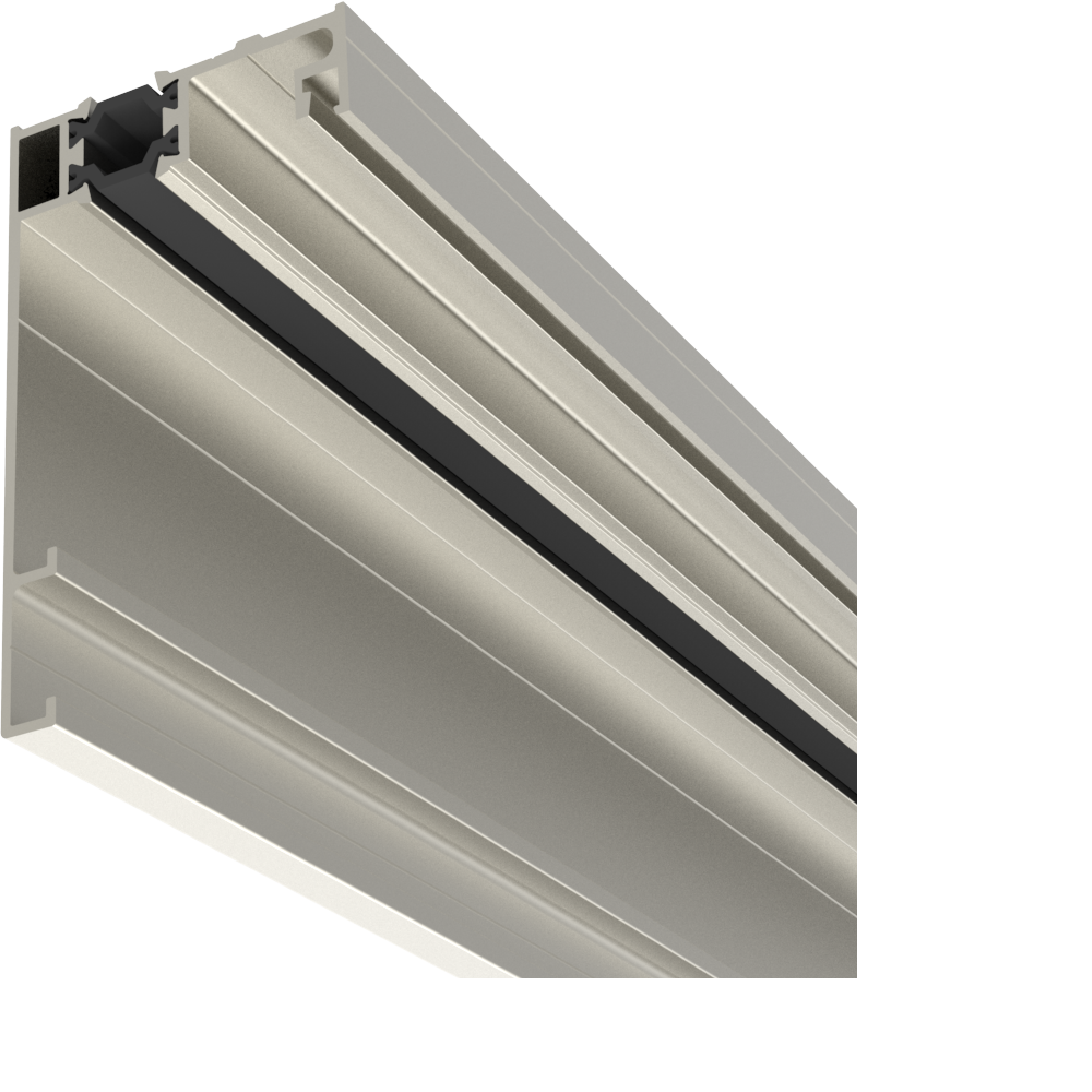

profilo superiore e laterale in alluminio a taglio termico
staffa d’aggancio in alluminio
