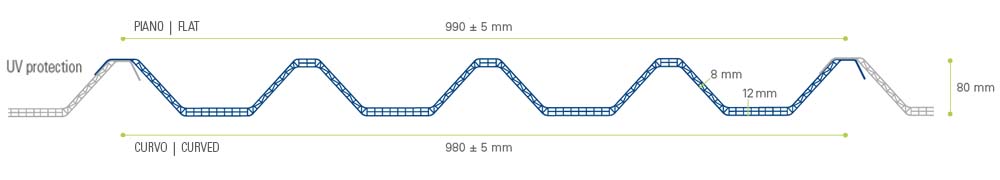

arcoPlus®1000 è un sistema modulare grecato, composto da pannelli di policarbonato alveolare coestruso a tre pareti, con spessore variabile 8÷12mm. Esso è perfettamente sovrapponibile sia longitudinalmente che lateralmente, e consente di ottenere sia coperture continue sia lucernari colmo gronda. Lunghezza massima utile 5.000 mm.
| Isolamento acustico Rw ( ISO 717-1) | 16dB |
|---|---|
| Struttura | 3 pareti |
| Trasmittanza termica U | 2,7 W/m2K |
| Spessore | variabile da 8÷12mm |
| Altezza greca | 80mm |
| Larghezza utile modulo | 990 ± 5mm |
| Colori disponibili | Cristallo/Opale |
| Lunghezza pannello | 5.000mm (max consigliata) |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Protezione raggi U.V. | Coestrusione |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Trasmissione Luminosa (τv) | Cristallo 70% |
| Raggio curvatura | 3,3m - 6,0mm |
| Pendenza MIN (lucernario) | 5% |
| Pendenza MIN (copertura continua) | 7% |
| Isolamento termico | |
| Trasmissione della luce | |
| Elevata resistenza al carico | |
| Resistenza ai raggi U.V. ed alla grandine | |
| Sormonto trasversale | |
| Sovrapposizione longitudinale | |
| Termosaldatura pannelli |
I valori di portata del sistema differiscono in base alla tipologia di applicazione. Clicca sulle seguenti icone per vedere i valori di interasse necessari in funzione del carico ammissibile.
Si tratta di pannelli sovrapposti lateralmente con pannelli metallici grecati coibentati per copertura. Il particolare disegno del profilo, rende il sistema perfettamente sovrapponibile a tutti i principali tipi di pannello. Pendenza minima 5%.

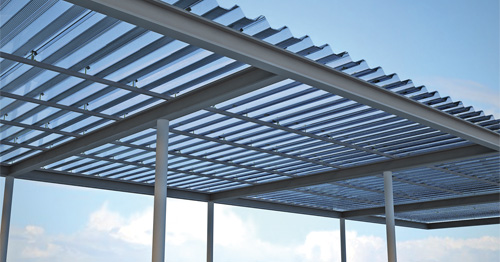

realizzazione di copertura/parete continua, ottenuta mediante sovrapposizione laterale continua dei pannelli di policarbonato. Nota bene: in copertura, pendenza minima consigliata 7%.
 |
| Dettaglio di fissaggio dei pannelli overlap alla sottostruttura con viti e cappellotti in copertura continua |
 |
| fissaggio del piede di copertura con viti Vipla di un lucernario colmo-gronda realizzato mediante sovrapposizione laterale |
 |
 |
| dettaglio di colmo per lucernari colmo-granda intervallati a pannelli isolanti o metallici |
 |
| Dettaglio conversa centrale_ applicazione lucernario a pannello singolo con sormonto laterale sui pannelli insolanti di copertura |
Realizzazione di lucernari ottenuti mediante sovrapposizione laterale dei pannelli traslucidi abbinati a pannelli metallici coibentati curvi
| Tabella Sviluppo R.3.300mm | ||
| Corda | Freccia | Sviluppo |
| 1.000 | 38 | 1.016 |
| 1.200 | 55 | 1.221 |
| 1.400 | 75 | 1.428 |
| 1.600 | 98 | 1.636 |
| 1.600 | 98 | 1.636 |
| 1.800 | 125 | 1.845 |
| 2.000 | 155 | 2.057 |
| 2.200 | 189 | 2.270 |
| 2.400 | 226 | 2.486 |
| 2.600 | 267 | 2.486 |
| 2.800 | 312 | 2.927 |
| 3.000 | 361 | 3.152 |
| 3.200 | 414 | 3.381 |
| 3.400 | 472 | 3.615 |
| 3.600 | 534 | 3.854 |
| 3.800 | 602 | 4.098 |
| 4.000 | 675 | 4.349 |
| 4.200 | 754 | 4.608 |
| 4.400 | 840 | 4.875 |
| 4.600 | 934 | 5.151 |
| 4.800 | 1.035 | 5.440 |
| Tabella Sviluppo R.6.000mm | ||
| Corda | Freccia | Sviluppo |
| 1.000 | 21 | 1.008 |
| 1.200 | 30 | 1.210 |
| 1.400 | 41 | 1.413 |
| 1.600 | 54 | 1.615 |
| 1.800 | 68 | 1.819 |
| 2.000 | 84 | 2.023 |
| 2.200 | 102 | 2.227 |
| 2.400 | 121 | 2.432 |
| 2.600 | 143 | 2.638 |
| 2.800 | 166 | 2.845 |
| 3.000 | 191 | 3.052 |
| 3.200 | 217 | 3.261 |
| 3..400 | 246 | 3.470 |
| 3.600 | 276 | 3.681 |
| 3.800 | 309 | 3.892 |
| 4.000 | 343 | 4.105 |
| 4.200 | 380 | 4.319 |
| 4.400 | 418 | 4.535 |
| 4.600 | 548 | 4.752 |
| 4.800 | 501 | 4.971 |
| Svluppo Massimo | |
| Raggio | 3.300mm |
| Sviluppo | 5.000 |
| Sviluppo Massimo | |
| Raggio | 6.000mm |
| Sviluppo | 5.800 |
realizzazione di copertura continua, ottenuta mediante sovrapposizione laterale continua dei pannelli di policarbonato. Gli elementi vengono prodotti con raggio di curvatura R.3.300 mm o R.6.000 mm.
 |

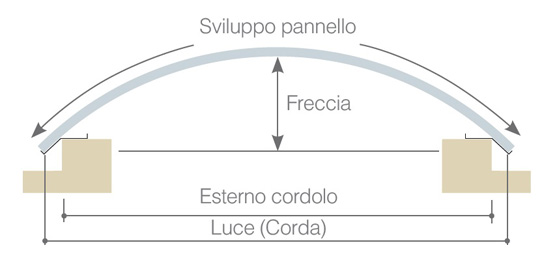

| Freccia Sviluppo Curvo |
 |

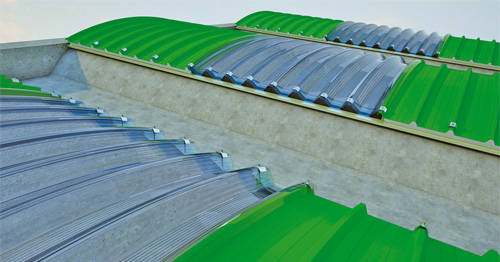

| Lucernari curvi per edifici industriali in arcoPlus1000 |
 |

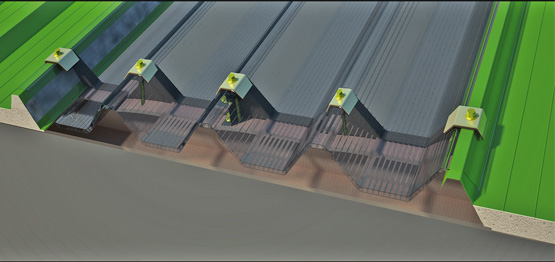

| dettaglio sul fissaggio mediante viti Vipla e relativo cappellotto |
Colmo liscio in AZ prev. BG (2 pezzi)
Guarnizione gronda in PE-LD
Distanziale lato femmina in AZ prev. BG
Vite con rondella Vipla da 6,3x120 mm
Guarnizione piana in PE-LD 20x10 mm
Staffa di rinforzo in AZ
