arcoPlus®6410 è un sistema modulare a giunto d’unione composto da pannelli di policarbonato alveolare aventi larghezza modulo 600 mm, con profili di giunzione posti sul lato interno. Grazie allo spessore di ben 40 mm e grazie agli appositi accessori, questo sistema è adatto per applicazioni di grandi dimensioni che richiedono elevata resistenza al carico e alla pressione. Si possono realizzare ampie facciate traslucide che garantiscono la massima continuità visiva fino a creare dei completi involucri edilizi, mantenendo i benefici dell’illuminazione naturale negli interni e dell’isolamento termico. Una soluzione adatta a realizzare progetti sostenibili basati sul risparmio energetico.
| Spessore | 40mm |
|---|---|
| Lunghezza pannello | Senza limiti |
| Colori disponibili | Standard + Caleido + RTG |
| Isolamento acustico Rw ( ISO 717-1) | 21dB |
| Struttura | 10 pareti |
| Larghezza utile modulo | 60mm |
| Trasmittanza termica U | 0,94 W/m2K |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Protezione raggi U.V. | Coestrusione |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Raggio curvatura MIN | 8,0m |
| Pendenza MIN | 5% |
| Trasmissione Luminosa (τv) | Cristallo 46% |
| Autoportanza | |
| Facilità ed economia di posa | |
| Isolamento termico | |
| Trasmissione della luce | |
| Resistenza ai raggi U.V. ed alla grandine |
La resistenza del carico del sistema dipende dalla tipologia di profilo di giunzione utilizzato per unire i pannelli e dalla condizione applicativa

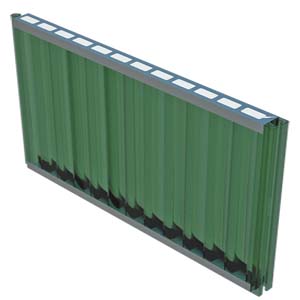

nastratura alveoli per sp.40mm
Guarnizione Slip-coat
Allineatore piano per profilo TT (60 mm)
Profilo timpano in Al (retto 4244)-(4249 curvo)
Profilo tubo di giunzione in Al da 62 mm (retto 4635)-(curvo 4636)
Profilo terminale in Al
.jpg)
Profilo tubo di giunzione in Al da 32 mm (retto 4243)-(curvo 4248)
Eclisse bassa per 9327
Tampone posteriore in Al (arcoPlus9327)
Salvagoccia interno a "V" per tubo 4243/4248
Salvagoccia interno a "V" per tubo 4635/4636
Bavetta in Al superiore retta con gocciolatoio
Bavetta in Al base retta con gocciolatoio
Bavetta in Al base laterale superiore retta
Tampone in PE
Profilo angolo in Alu + 2550 per 32mm | +2549 per 40mm
Bavetta in Al superiore curva con gocciolatoio
Bavetta in Al base laterale superiore curva
Bavetta in Al base curva con gocciolatoio
Otturatore in Al
Profilo perimetrale in Al con TT per sp.32 mm (+bavetta)
