arcoPlus®625 è un sistema modulare a incastro maschio-femmina composto da pannelli di policarbonato alveolare con spessore di 20 mm e aventi geometria a 5 pareti parallele. Le superfici traslucide in arcoPlus®625 sono adatte per finestrature a nastro con altezza massima di 1.500 mm. L'arcoPlus®625 non è una pannellatura adatta per l’utilizzo come elemento di copertura.
| Lunghezza pannello | Senza limiti |
|---|---|
| Trasmittanza termica U | 1,7 W/m2K |
| Colori disponibili | Standard + Caleido + RTG |
| Spessore | 20mm |
| Struttura | 5 pareti |
| Larghezza utile modulo | 667mm |
| Isolamento acustico Rw ( ISO 717-1) | 16bD |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Protezione raggi U.V. | Coestrusione |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Raggio curvatura MIN | non curvabile |
| Pendenza MIN | - |
| Trasmissione Luminosa (τv) | Cristallo 70% |
| Facilità ed economia di posa | |
| Isolamento termico | |
| Trasmissione della luce | |
| Resistenza ai raggi U.V. ed alla grandine |
 |
 |
 |
ESTERNO EDIFICIOLP = A + 80 mm |
SENZA GOCCIOLATOIOLP = A - 40 mm |
CON GOCCIOLATOIOLP = A - 50 mm |

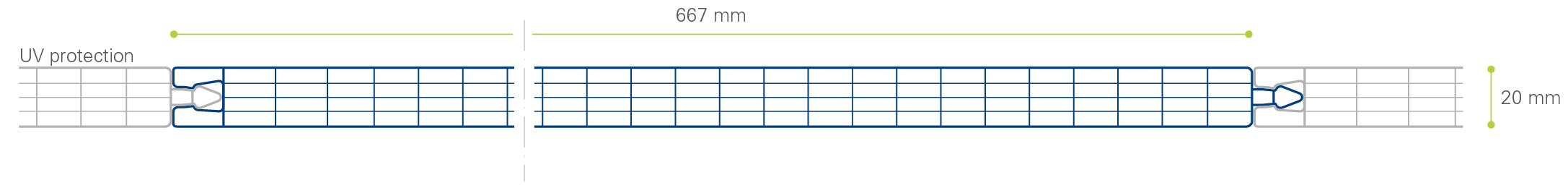

Il disegno a 5 pareti con incastro “maschio-femmina”, di spessore 20 mm, oltre a conferire al pannello una notevole resistenza alla flessione, permette di installare i pannelli senza l’utilizzo di montanti metallici annullando così la dispersione di calore dovuta ai ponti termici procurati dalle strutture. Questo sistema è idoneo per la realizzazione di finestrature continue e tamponamenti leggeri con altezza fino a 1,5m.

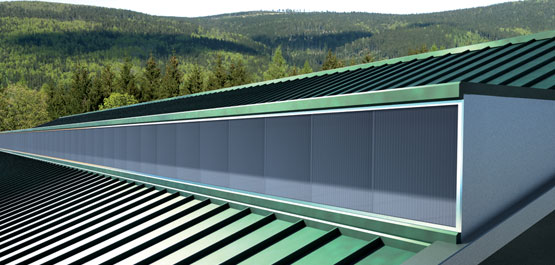

finestratura continua-a-nasto realizzata con pannelli arcoPlus625
Profilo base in Al
Guarnizione Slip-coat
Profilo superiore e laterale in Al
Profilo base in Al con gocciolatoio
