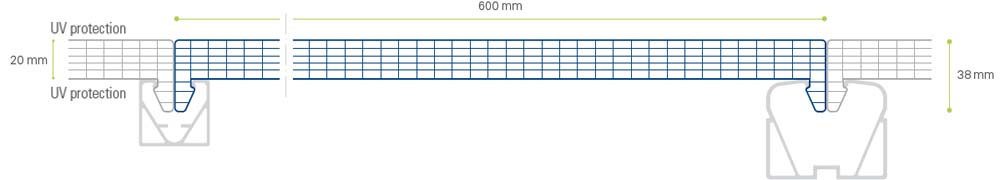

arcoPlus®626 è un sistema modulare a giunto d’unione composto da pannelli di policarbonato alveolare a 6 pareti aventi larghezza modulo 600 mm e spessore 20 mm, con profili di giunzione posti sul lato inferiore.
Si tratta di una soluzione dalla massima versatilità, che viene utilizzata per realizzare facciate traslucide o colorate, tamponamenti, controsoffitti…
Una tipologia di superficie che permette di realizzare progetti dal design innovativo in ogni contesto, garantendo l’illuminazione naturale degli spazi interni e buoni valori di isolamento.
Inoltre l’opportunità di applicare trattamenti in coestrusione permette di creare architetture del tutto personalizzate e di lunga durata.
| Lunghezza pannello | Senza limiti |
|---|---|
| Trasmittanza termica U | 1,7 W/m2K |
| Colori disponibili | Standard + Caleido + RTG |
| Spessore | 20mm |
| Larghezza utile modulo | 600mm |
| Struttura | 6 pareti |
| Isolamento acustico Rw ( ISO 717-1) | 20dB |
| Colori Speciali | a richiesta |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Protezione ai raggi U.V. | Coestrusione |
| Pendenza MIN | 5% |
| Raggio curvatura MIN | 4,0m |
| Trasmissione Luminosa (τv) | Cristallo 58% |
| Autoportanza | |
| Facilità ed economia di posa | |
| Isolamento termico | |
| Trasmissione della luce | |
| Resistenza ai raggi U.V. ed alla grandine |
La resistenza del carico del sistema dipende dalla tipologia di profilo di giunzione utilizzato per unire i pannelli e dalla condizione applicativa
I valori di portata del sistema differiscono in base alla tipologia di applicazione. Clicca sulle seguenti icone per vedere i valori di interasse necessari in funzione del carico ammissibile.

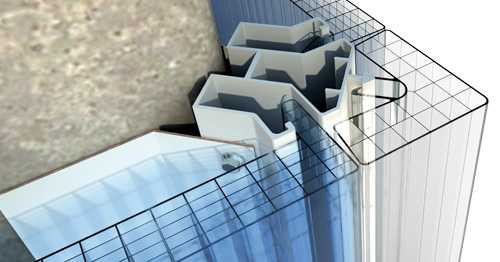

soluzione di continuità angolare utilizzando il profilo in alluminio 4588 ed il profilo in pc 2550
montaggio del profilo inferiore 4271per tamponamenti correlato di guarnizione di tenuta e tampone in PE
dettaglio del profilo terminale rompipasso per adattare la pannellatura alla lunghezza necessaria 2180+2179+4243

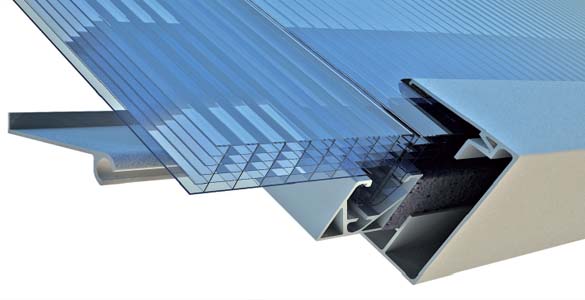

montaggio bancalina curva

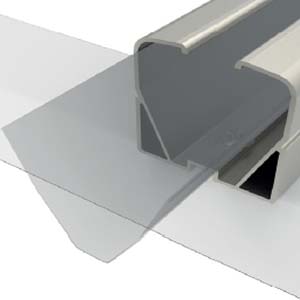

salvagoccia
Profilo terminale rompipasso in PC (sp.20 mm)
Profilo partenza in PC (sp.20 mm)
Profilo centina in Al base/laterale senza bavetta
Otturatore in Al per 626 (sp.20 mm)
Bancalina a cerniera in Alu per profilo 4271
Guarnizione Slip-coat
Profilo angolo a 90° in PC (+4588/4738/4740)
Profilo timpano in Al (retto 4244)-(4249 curvo)
Profilo tubo di giunzione in Al da 62 mm (retto 4635)-(curvo 4636)
Profilo terminale in Al
Otturatore in PC sp.20 mm
.jpg)
Profilo tubo di giunzione in Al da 32 mm (retto 4243)-(curvo 4248)
Profilo angolo in Al per 9207 (sp.20 mm)
Guarnizione Slip-coat a sormonto
Salvagoccia interno a "V" per tubo 4243/4248
Salvagoccia interno a "V" per tubo 4635/4636
Eclisse alta per 9207/9257
Tampone in PE-LD (dim.40x35x580;40x70x570 mm)
