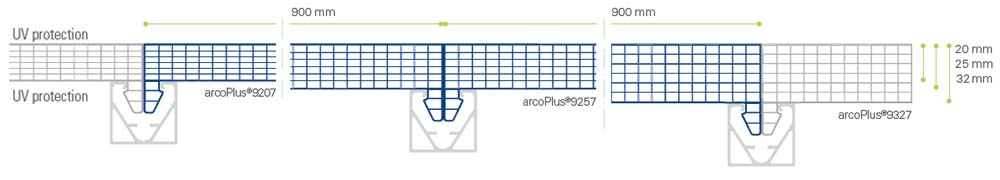

arcoPlus®9207-9257-9327 sono una serie di sistemi modulari composto da pannelli di policarbonato alveolare coestruso a 7 pareti con spessori di 20-25 o 32mm, con modulo 900mm, inseriti a scatto su profili in alluminio. Utilizzato per tamponamenti verticali, coperture (pendenza min.5%) e coperture curve (rispettando i raggi minimi di curvatura). ArcoPlus9207 sp.20mm Rmin=4.000mm, arcoPlus9257 sp.25mm Rmin= 5.000mm, arcoPlus9327 sp.32mm Rmin= 6.500mm
| Lunghezza pannello | Senza limiti |
|---|---|
| Colori disponibili | Standard + Caleido + RTG |
| Spessore | 20-25-32mm |
| Struttura | 7 pareti |
| Larghezza utile modulo | 900mm |
| Trasmittanza termica U (20mm) | 1,7 W/m2K |
| Trasmittanza termica U (25mm) | 1,4 W/m2K |
| Trasmittanza termica U (32mm) | 1,3 W/m2K |
| Isolamento acustico Rw ( ISO 717-1) | 20dB(20-25mm) |
| Isolamento acustico Rw ( ISO 717-1) | 21 dB (32mm) |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Protezione raggi U.V. | Coestrusione |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Pendenza MIN | 5% |
| Raggio curvatura MIN arcoPlus9207 | sp.20mm Rmin=4.000mm |
| Raggio curvatura MIN arcoPlus9257 | sp.25mm Rmin=5.000mm |
| Raggio curvatura MIN arcoPlus9327 | sp.32mm Rmin=6.500mm |
| Trasmissione Luminosa (τv) (9207) | Cristallo 55% |
| Trasmissione Luminosa (τv) (9257) | Cristallo 54% |
| Trasmissione Luminosa (τv) (9327) | Cristallo 53% |
| Autoportanza | |
| Facilità ed economia di posa | |
| Isolamento termico | |
| Trasmissione della luce | |
| Resistenza ai raggi U.V. ed alla grandine |
La resistenza del carico del sistema dipende dalla tipologia di profilo di giunzione utilizzato per unire i pannelli e dalla condizione applicativa
I montanti metallici, sono l’elemento principale che garantisce la portata di tutto il sistema, mentre le doghe di policarbonato hanno funzione di collegamento e tamponamento. Speciali profili perimetrali regolabili garantiscono un completo sistema di tenuta. In base ai valori di portata e alle condizioni di applicazione del prodotto, si possono scegliere diverse tipologie di montante, che garantiscono i valori di carico e spinta del vento richiesti. Per una corretta installazione è prevista la chiusura degli alveoli dei pannelli mediante nastri adesivi di alluminio microforati, che consentono una corretta ventilazione ed evitano l’imbrattamento interno.
.jpg)
tamponamento a parete in arcoPlus9327 con profilo base a taglio termico 4800+4809, montante 4243, tampone e guarnizione (9207)
tamponamento a parete in arcoPlus9207 con profilo base 4271, montante 4243, tampone e guarnizione (9207)
salvagoccia interno (9207)

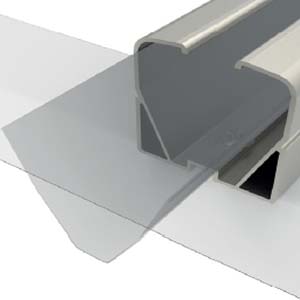

dettaglio gocciolatoio interno a V per profilo tubolare 9207
possibilità di personalizzare i colore dei profilo perimetrali, con ulteriore opzione di diversificare la colorazione tra bavetta esterna e lato interno (9207)
Eclisse bassa per 9327
Profilo terminale rompipasso in PC (sp.32 mm)
Profilo terminale rompipasso in PC (sp.20 mm)
Profilo partenza in PC (sp.32 mm)
Profilo partenza in PC (sp.20 mm)
Supplemento nastratura alveoli arcoPlus serie 900 | 900Reversò
Profilo centina in Al base/laterale senza bavetta
Bavetta in Al base laterale superiore retta
Bancalina a cerniera in Alu per profilo 4271
Guarnizione Slip-coat
Profilo angolo a 90° in PC (+4588/4738/4740)
Allineatore piano per profilo TT (60 mm)
Profilo timpano in Al (retto 4244)-(4249 curvo)
Gocciolatoio interno in PE
Profilo tubo di giunzione in Al da 62 mm (retto 4635)-(curvo 4636)
Profilo terminale in Al
Bavetta in Al superiore retta con gocciolatoio
Bavetta in Al base retta con gocciolatoio
.jpg)
Profilo tubo di giunzione in Al da 32 mm (retto 4243)-(curvo 4248)
Tampone in PE (cod.4635/4636)
Tampone in PE (cod. 4243/4248+4260)
Profilo angolo in Al per 9257 (sp.25 mm)
Bavetta in Al superiore curva con gocciolatoio
Bavetta in Al base laterale superiore curva
Bavetta in Al base curva con gocciolatoio
Tampone posteriore in Al (arcoPlus9327)
Profilo perimetrale in Al con TT per sp.32 mm (+bavetta)
Profilo angolo in Al per 9207 (sp.20 mm)
Bavette in Al (h.30,60,75,100 mm)
Guarnizione Slip-coat a sormonto
Salvagoccia interno a "V" per tubo 4243/4248
Salvagoccia interno a "V" per tubo 4635/4636
Tampone in PE-LD (dim.40x35x875 mm)
Profilo partenza in PC (sp.25 mm)
Profilo terminale rompipasso in PC (sp.25 mm)
Eclisse alta per 9207/9257
Profilo superiore in Al con TT per grandi altezze con speciale bavetta retta per pannello 9327
Profilo di giunzione orizzontale in Al con TT per grandi altezze con bavetta di drenaggio dritta per pennello 9327
Profilo angolo Al per 9327 (sp.32 mm)
Otturatore in Al (sp.20,25,32 mm)
