arcoPlus®Onda, deve essere posto in opera con il lato UV protetto rivolto verso l’esterno, in modo da mantenere inalterate nel tempo le proprietà ottiche e meccaniche del materiale. Il sistema arcoPlus®Onda curvo consente la realizzazione di coperture traslucide continue o in abbinamento, mediante sovrapposizione laterale, a lastre in fibrocemento o pannelli isolanti curvi con raggio di curvatura R.3.500 mm.

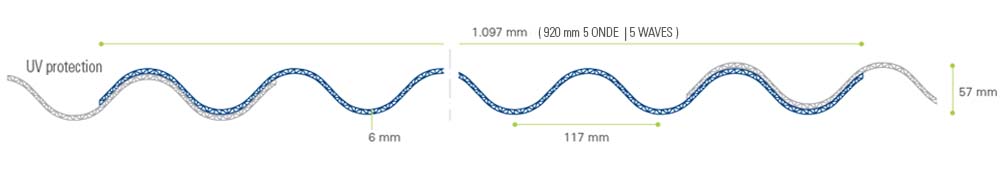

| Isolamento acustico Rw ( ISO 717-1) | 16dB |
|---|---|
| Colori disponibili | Cristallo/Opale |
| Lunghezza pannello | 5.000mm (max consigliata) |
| Spessore | 6mm |
| Altezza onda | 51mm |
| Passaggio onda | 177mm |
| Larghezza utile modulo | 1.050mm (875 su richiesta) |
| Trasmittanza termica U | 3,2 W/m2K |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Protezione raggi U.V. | Coestrusione |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Pendenza MIN (lucernario) | 5% |
| Pendenza MIN (copertura continua) | 7% |
| Raggio curvatura MIN | 3,5m |
| Trasmissione Luminosa (τv) | Cristallo 73% |
| Facilità ed economia di posa | |
| Isolamento termico | |
| Trasmissione della luce | |
| Elevata resistenza al carico | |
| Resistenza ai raggi U.V. ed alla grandine | |
| Sovrapposizione longitudinale | |
| Sovrapposizione laterale |
Pannelli sovrapposti lateralmente a pannelli ondulati coibentati per copertura, o lastre di fibrocemento. Pendenza minima consigliata 7%.
 |
| piede di copertura a linea gronda con guardizione in PE. |
 |
| Particolare di sovrapposizione tra pannelli in applicazione colmo-gronda con l'impiego di guarnizione in PE. |
 |
| dettaglio struttura alveoli interni arcoPlusONDA |
Realizzazione di copertura/parete continua, ottenuta mediante sovrapposizione laterale continua dei pannelli di policarbonato.
Si possono realizzare anche partizioni verticali traslucide, semplicemente sovrapponendo i pannelli lateralmente. Tale applicazione trova utilizzo negli ambiti degli per allestimenti fieristici, ambienti industriali, magazzini e partizioni da uffici.
 |
| Parete verticale divisoria in arcoPlus ONDA |
Realizzazione di lucernari ottenuti mediante sovrapposizione laterale degli elementi traslucidi alternati a lastre opache di fibrocemento.

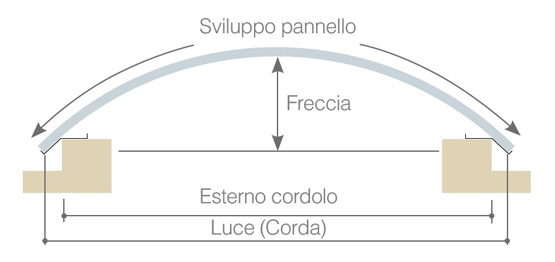

| Corda | Freccia | Sviluppo |
| 1.000 | 36 | 1.015 |
| 1.200 | 52 | 1.220 |
| 1.400 | 71 | 1.420 |
| 1.600 | 93 | 1.630 |
| 1.800 | 118 | 1.835 |
| 2.000 | 146 | 2.045 |
| 2.200 | 177 | 2.255 |
| 2.400 | 212 | 2.470 |
| 2.600 | 250 | 2.685 |
| 2.800 | 292 | 2.905 |
| 3.000 | 338 | 3.125 |
Sviluppo Massimo |
|
| Raggio | 3.500mm |
| Sviluppo | 5.300 |

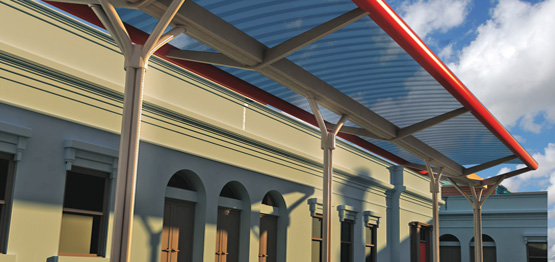

Realizzazione di copertura continua, ottenuta mediante sovrapposizione laterale continua degli elementi di policarbonato. Raggio di curvatura R.3.500 mm.
 |
| copertura curva continua in arcoPlusONDA in interno-cortile per protezione parcheggio |
 |
| copertura curva continua per passaggio pedonale d'ingresso residenziale |
Vite con Batz da 6,3x20 mm
Vite con Batz da 6,3x120 mm
Vite con Batz da 6,3x90 mm
Guarnizione onda in PE-LD
Guarnizione piana in PE-LD 20x10 mm
