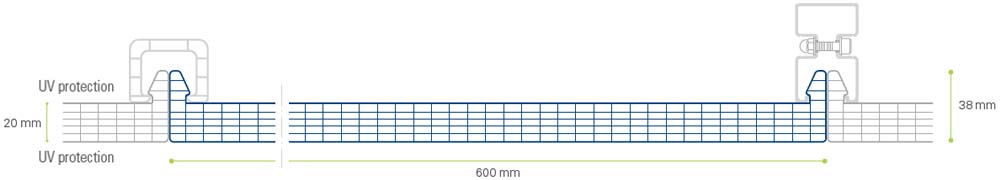

arcoPlus®626 Reversò è un sistema modulare a giunto d’unione composto da pannelli di policarbonato alveolare a 6 pareti aventi larghezza modulo 600 mm e spessore 20 mm. I profili di giunzione posti sul lato superiore, rendendolo adatto per realizzare coperture traslucide, sia piane sia curve, anche di ampie dimensioni. La vasta gamma di accessori, ne garantisce la massima versatilità applicativa e facilità di montaggio. Inoltre scegliendo di applicare i trattamenti speciali per la protezione dalle radiazioni solari è possibile estendere la vita utile della pannellatura e migliorare il comfort sia abitativo che visivo negli ambienti interni.
| Lunghezza pannello | Senza limiti |
|---|---|
| Trasmittanza termica U | 1,7 W/m2K |
| Colori disponibili | Standard + Caleido + RTG |
| Larghezza utile modulo | 600mm |
| Spessore | 20 mm |
| Struttura | 6 pareti |
| Isolamento acustico Rw ( ISO 717-1) | 20dB |
| Colori Speciali | a richiesta |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Protezione raggi U.V. | Coestrusione su 2 lati |
| Pendenza MIN | 5% |
| Raggio curvatura MIN | 4,0m |
| Trasmissione Luminosa (τv) | Cristallo 58% |
| Facilità ed economia di posa | |
| Isolamento termico | |
| Trasmissione della luce | |
| Curvabilità R.min = 4.0m | |
| Resistenza ai raggi U.V. ed alla grandine |

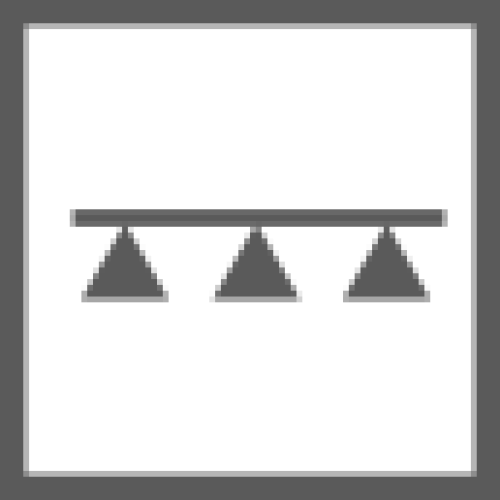

Al fine di garantire la tenuta al carico neve e la resistenza alle sollecitazioni, si consiglia la posa delle staffe d’ancoraggio per ogni arcareccio. Il fissaggio dei pannelli di policarbonato alla struttura sottostante, avviene mediante apposite piastrine, che dovranno essere ancorate agli arcarecci mediante idonee viti (escluse dalla fornitura) autoperforanti-autofilettanti (su strutture metalliche) e mordenti (strutture di legno). L’installazione dei profili in alluminio cod.4310|4499 non consente la realizzazione di applicazioni curve. Per installazioni curve autocentinanti è necessario utilizzare il profilo di giunzione cod.2146 in policarbonato. Per tale applicazione fare riferimento ai dati di portata indicati nel grafico multi-appoggio piano per valutarne le prestazioni.
La resistenza del carico del sistema dipende dalla tipologia di profilo di giunzione utilizzato per unire i pannelli e dalla condizione applicativa
copertura traslucida con coprigiunto in policarbonato 2146
dettaglio del profilo terminale per adattare la pannellatura alla lunghezza richiesta dall'applicazione. cod 2146+2179+2180+2182
eclisse in alluminio 4319-200 per unire i profili connettore 4310 nelle applicazioni di grande lunghezza

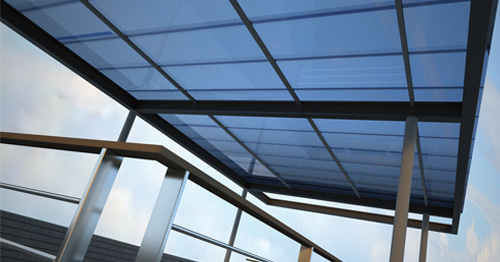

copertura piana realizzata in arcoPlus626
dettaglio della partenza della pannellatura unendo il pannello al profilo 2179 tramite il coprigiunto 2146
unione e fissaggio dei pannelli tramite la piastrina 4328
posizionamento del connettore 4310 con relativi accessori complementari per l'unione dei pannelli
Accessori connettore
Tappo di chiusura coprigiunto
Tampone in PE-LD per connettore (+4310)
Piastrina inox attacco verticale
Otturatore in PC sp.20 mm
Coprigiunto Reversò in policarbonato
Tampone PE-LD (dim. 40x35x580 mm)
Piastrina in Al attacco piano
Piastrina inox attacco piano
Guarnizione in PE-LD monoadesiva 4x15 mm per 20/32mm
Eclisse per connettore in Al per 4310
Connettore Reversò in Alluminio
Connettore rinforzato Reversò in Alluminio (twister)
Tampone PE-LD per connettore per 4499
Profilo partenza in PC (sp.20 mm)
Profilo terminale rompipasso in PC (sp.20 mm)
Tappo di chiusura a ‘L’ per 4310/4499 in ALU
Otturatore in Al/Reversò
