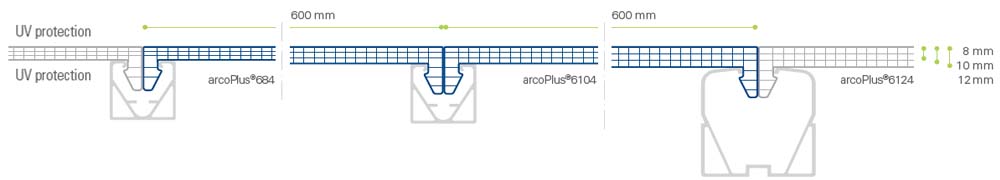

Una serie di sistemi modulari composti da pannelli a giunto aventi larghezza modulo da 600 mm e geometria a 4 pareti parallele, ma declinati in tre spessori differenti 8|10|12 mm. I profili di giunzione sono posti sul lato interno, limitandone la vista per le installazioni in verticale, come tamponamenti o finestrature, o per installazioni come controsoffitti. Si tratta di una soluzione pratica e versatile, anche grazie alla leggerezza dei pannelli, che permette di creare ambienti luminosi caratterizzati dal comfort visivo valorizzando ai benefici dell’illuminazione naturale.
| Struttura | 4 Pareti |
|---|---|
| Lunghezza pannello | Senza limiti |
| Colori disponibili | Standard + Caleido + RTG |
| Larghezza utile modulo | 600mm |
| Spessore | 8 - 10 - 12mm |
| Trasmittanza termica U | 3,0 - 2,7- 2,5 W/m2K |
| Isolamento acustico Rw ( ISO 717-1) | 18 dB (sp.8-10mm) |
| Isolamento acustico Rw ( ISO 717-1) | 19dB (sp.12mm) |
| Dilatazione lineare | 0,065mm/m°C |
|---|---|
| Temperatura d'impegno | -40°C +120 °C |
| Protezione raggi U.V. | Coestrusione |
| Reazione al fuoco EN 13501-1 | EuroClass B-s1,d0 |
| Pendenza MIN | 5% |
| Raggio curvatura MIN | 2,0m (con profili cod.4248 e 4249) |
| Raggio curvatura MIN | 3,0m (con profilo cod.4636) |
| Trasmissione Luminosa (τv) (684) | Cristallo 70% |
| Trasmissione Luminosa (τv) (6104) | Cristallo 70% |
| Trasmissione Luminosa (τv) (6124) | Cristallo 68% |
| Autoportanza | |
| Facilità ed economia di posa | |
| Isolamento termico | |
| Trasmissione della luce | |
| Resistenza ai raggi U.V. ed alla grandine |
La resistenza del carico del sistema dipende dalla tipologia di profilo di giunzione utilizzato per unire i pannelli e dalla condizione applicativa
I sistemi arcoPlus®684|6104|6124 possono essere utilizzati per pareti verticali e coperture piane o curve. L’inserimento a scatto su profili tubolari metallici con giunto aperto conferisce al sistema la necessaria resistenza alla spinta del vento ed al carico neve (vedi tabelle di carico). Il disegno a 4 pareti con incastro a scatto su tubolare con giunto aperto, conferisce al pannello una notevole resistenza alla flessione, e consente di ottenere tamponamenti verticali, coperture autoportanti di notevoli dimensioni con un ridotto utilizzo di profili rompitratta.

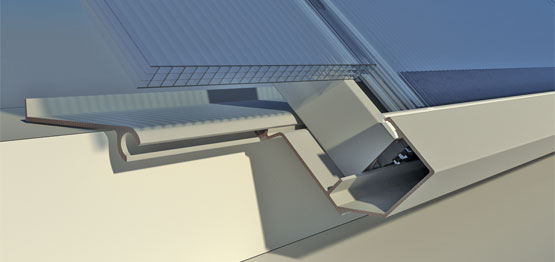

Particolare inserimento degli elementi di copertura su profili laterali di contenimento
montaggio profili terminali per personalizzare la larghezza delle installazioni (684)
dettaglio dell'appoggio inferiore di tamponamento verticale con profilo 4140, guarnizione e tampone di tenuta (684)
montaggio del profilo laterale di partenza 2147o2245 per posizionare il primo pannello dell'installazione (684)
dettaglio di posizionamneto dell'eclisse 4260 per fissare il profilo di giunzione 4243 alla sottostruttura (684)
dettaglio di montaggio del profilo superiore 4045 con guranizione e tampone per tamponamenti verticali (2) (684)
Il sistema è composto da pannelli modulari in policarbonato alveolare U.V. protetto, con spessore variabile a seconda del modello (da 8 a 12 mm). Garantisce alta resistenza meccanica, leggerezza e durabilità nel tempo, oltre a un’ottima trasmissione luminosa che lo rende ideale per coperture e tamponamenti traslucidi.
Il prodotto è pensato per coperture e tamponamenti verticali in edifici industriali, sportivi, agricoli e civili. Può essere utilizzato per facciate continue, lucernari, pensiline e pareti divisorie quando si desidera combinare resistenza, isolamento termico e luminosità naturale.
Il sistema arcoPlus® si distingue per la sua protezione UV che mantiene la trasparenza nel tempo, per le buone proprietà di isolamento termico garantite dalla struttura alveolare e per la semplicità di posa resa possibile dal sistema modulare con giunzioni a incastro. Inoltre, rispetto al vetro, è più leggero e sicuro, poiché non si frantuma e permette di ridurre i costi strutturali e di installazione.
Eclisse alta per 684/626/9207
Otturatore in Al per 684 (sp.8 mm)
Profilo partenza in PC per 8/10mm
Bancalina a cerniera in Alu per profilo 4271
Guarnizione Slip-coat
Profilo a U per bancalina a cerniera (+4252)
Profilo superiore e laterale in Al
Profilo timpano in Al (retto 4244)-(4249 curvo)
Profilo tubo di giunzione in Al da 62 mm (retto 4635)-(curvo 4636)
Profilo terminale in Al
.jpg)
Profilo tubo di giunzione in Al da 32 mm (retto 4243)-(curvo 4248)
Profilo terminale rompipasso in PC (sp.10 mm)
Profilo terminale in PC (sp.12 mm)
Tampone PE-LD (dim. 40x35x580 mm)
Profilo partenza in PC (sp.12 mm)
Otturatore in Al (sp.10 mm)
Profilo base laterale a scatto in Al senza bavetta (scegliere bavetta a parte)
Guarnizione Slip-coat a sormonto
Salvagoccia interno a "V" per tubo 4243/4248
Salvagoccia interno a "V" per tubo 4635/4636
Profilo terminale rompipasso in PC (sp.8 mm)
Otturatore in Al (sp.12 mm)
Tampone PE-LD (dim. 40x70x570 mm)
